上期我们讲到了环氧砂浆中涂的调制与使用方法，而与之一起使用的还有环氧腻子中涂，基本上每一次使用砂浆中涂时，都会在其表面覆盖腻子中涂来修复砂浆的颗粒突起的问题；然而，腻子中涂也有其自己的一些应用功能，并非一定是用在砂浆中涂之上。
腻子中涂中使用的腻子粉主要有碳酸钙、滑石粉和石英砂三种，环氧材料中最常见的就是石英粉，它是由石英砂碎粉后得到的，采用环氧中涂与石英粉混合之后，可以提升漆液的粘结性和物理耐性，有效地提高了腻子中涂的修复能力。
腻子中涂调配时，先把环氧树脂与固化剂按正常比例混合之后搅拌均匀，通常使用电动搅拌器搅拌3分钟左右，然后加入一定比例的腻子粉，再进行充分地搅拌直至完全混合均匀即可。这个过程中，需要注意漆液粘度的问题。由于石英粉在加入漆液时，容易出现聚团的现象，所以需要当中涂调至完全均匀时的最低粘度点加入腻子粉，在不断搅拌的状态下完成添加操作，这样有利于粉与漆的良好结合，然后搅拌至没有明显结块或色彩深浅明显的状态。
腻子粉加入比例依然是根据实际使用需求而定的，通常比例在10%至30%之间。用于砂浆中涂表面平滑使用时，10%的混全比例比较常用，加入之后漆体粘度上升，并且有利于提升施工厚度，因此平滑性会更加良好。通过腻子平整之后，再经打磨去掉浮粒与空气附着粉尘之后进行面漆的施工便会有良好的表面效果。
这是与环氧砂浆中涂结合的使用方式，另外腻子中涂也可以单独使用。
在一些强度要求不高且表面状态不是特别差的场地中，使用腻子中涂可以起到修补和平整的目的。在很多水泥地面中，经常会出现裂缝和一些轻度的磕碰损伤，此时使用砂浆中涂显得太过严重，而不修复又会影响后面的面漆效果，因此使用腻子中涂是非常有效且经济的方法。

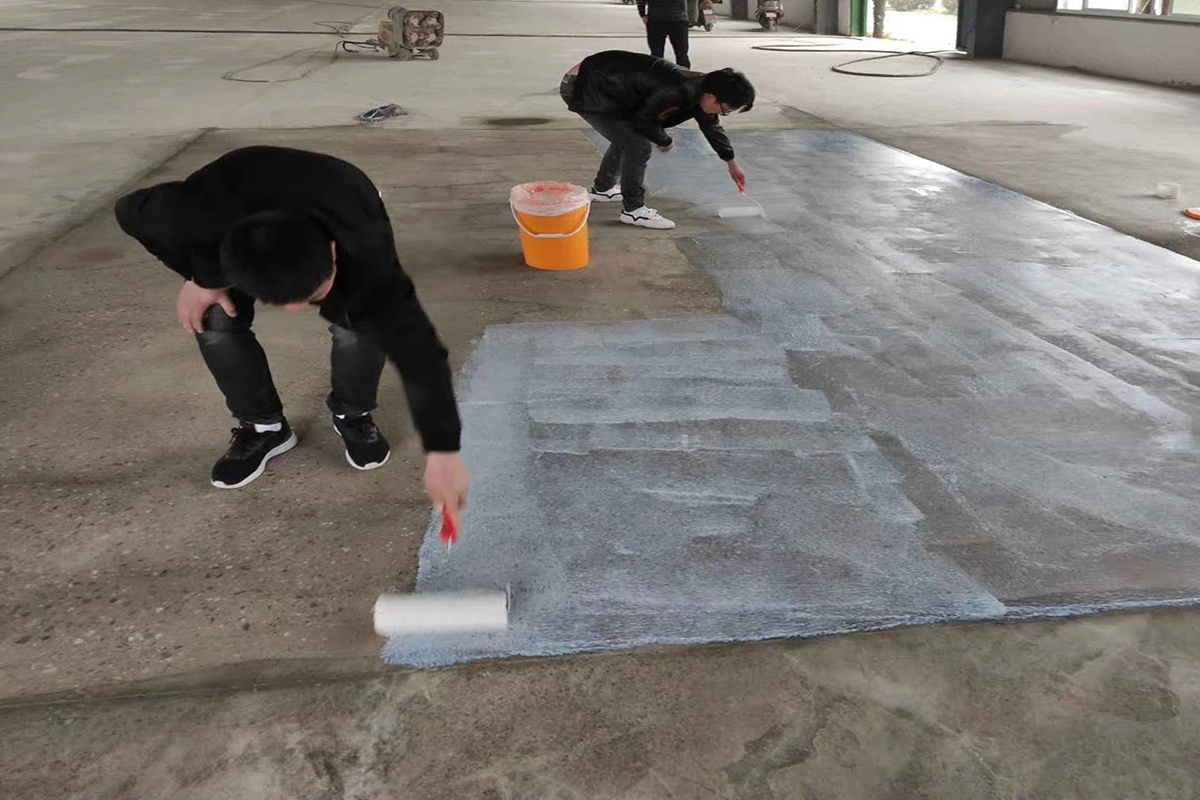

一般水泥裂缝在1mm左右，深度较浅并呈不规则形状，采用其他材料修补难度大且结实度差，而使用腻子中涂进行修复即呈现出巨大的优势。这种修复是在环氧底漆之上，经过底漆的渗透之后，水泥表面形成了更加坚固的渗透层，并提供了更高的附着效果，所以腻子中涂与地面的结合性非常高，只需要采用合适比例的腻子粉进行填充便可以很好的使裂缝恢复到良好的状态。一些轻微的磕碰和划痕等位置，使用同样的批刮操作可以起到相同的修复效果。

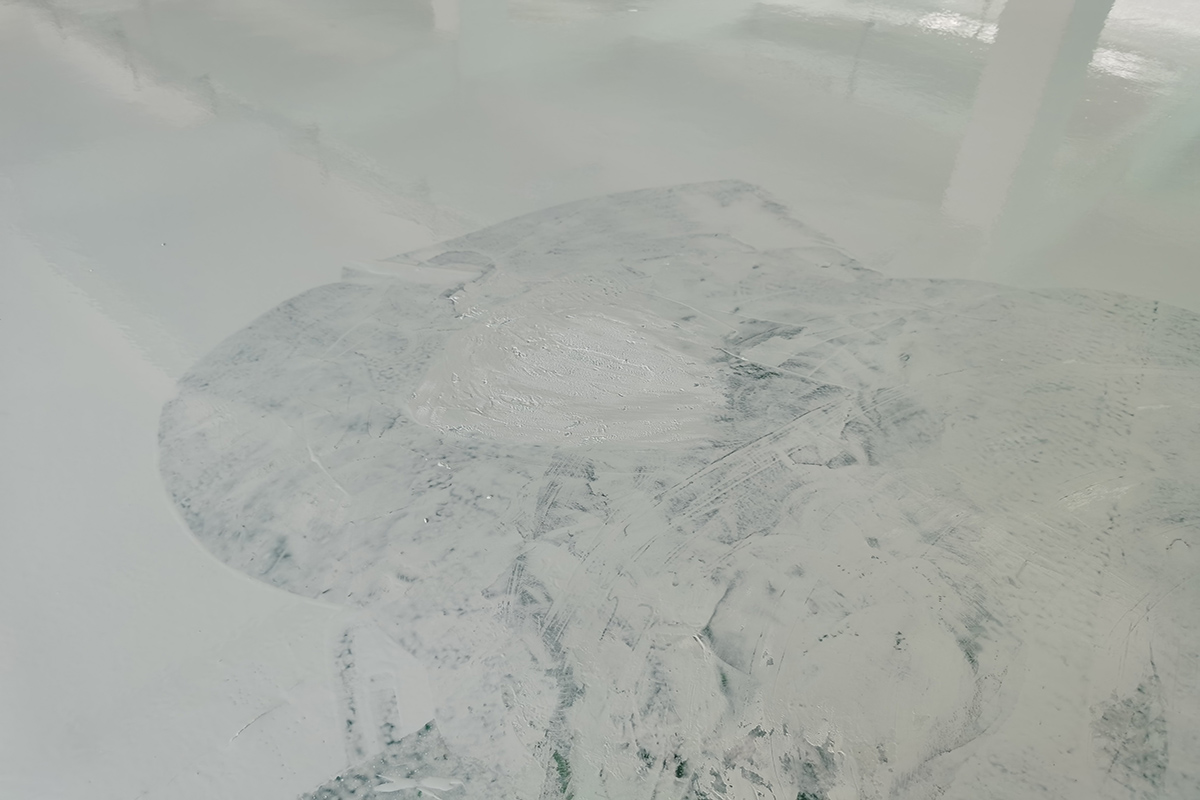

正常一遍腻子中涂的批刮就会有很好的修复作用，但是如果地面状态比较差或者要求有更好的平整程度时，可以通过二遍腻子的方法进一步提升整体效果。然后等其表面固化之后打磨一下表面，去除掉起粒和一些气泡不良便可以进行面漆的施工了。
腻子中涂的黏度会随着时间而不断提升，同时腻子粉的比例也会影响实际黏度，而根据裂缝大小或需要修复的位置的实际情况，选择不同的比例和熟料时间，可以提升修复操作的效率。小九就见过老师傅把材料调好之后放置了近一小时之后，用于修复表面水泥砂化的坑洞，那种即稠又粘的状态，刚刚好让材料完全挤入小坑而又不流出，批刮之后平整度非常高，干燥也很快。
联系我们
