在做环氧地坪方案的时候，我们会用到底漆、中涂、面漆等多种材料，不同材料还有多种不同的规格，而自流平面漆与薄涂面漆是最常使用的材料了，这两者从外观上看并没有什么差异，从价格上看也没有显示的差距，所以很多人都会产生疑惑。
所以，小九在这里想跟大家分享一下关于这两种面漆一些具体使用上的差异和在施工过程中需要注意的事情，当然，在很大程度上这两种漆的共同性和通用性还是很强的，不过如果施工操作不当的话，可能会产生一些让人无法预知的后果。下面大家跟着小九来吧：
薄涂环氧面漆：溶剂型薄涂面漆多为4:1的比例，即环氧树脂4份:固化成分1份，无溶剂环保型多为5:1的比例，固化剂中减少了溶剂成分，因此固化成分比重下降。正常大面积施工时，单位使用量为0.15kg/平方米，即每公斤薄涂面漆可以涂刷6平方米的面积，漆膜厚度约为0.12毫米，“一底二面”施工时整体漆厚约为0.25-0.3毫米，施工方法为滚涂或喷涂。

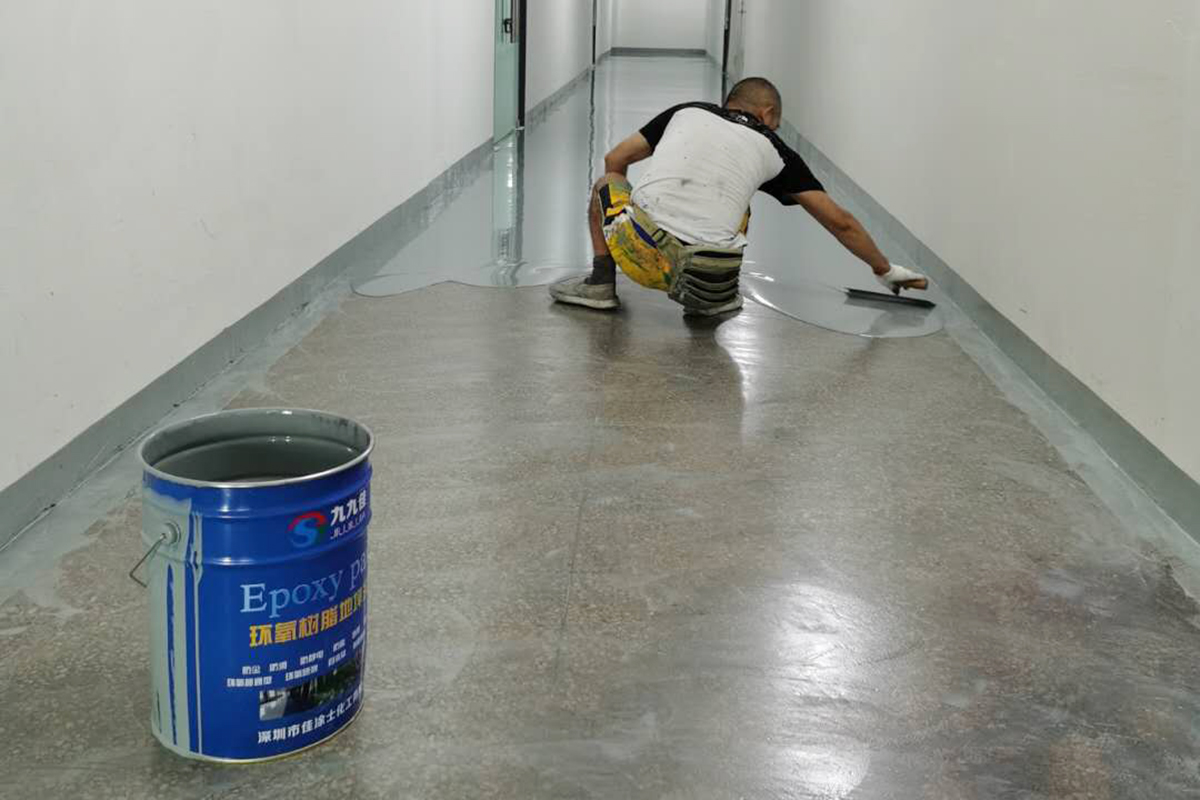

自流平面漆：同样溶剂型为4:1，无溶剂型为5:1。正常施工漆膜控制在0.8-1毫米之内，即单位用量为0.8-1kg/平方米，即每公斤自流平面漆约批刮1-1.25平方米的面积，施工以镘刮的方式进行。
这两种材料施工时的操作方法是不同的，还有它们的厚度控制也是不同的，如果操作失误时，很可能会造成一些问题，主要包括：
1、把薄涂当自流平使用
薄涂面漆的特点就是施工漆面较薄，如果把它当自流平使用时，漆膜厚度达到了预定的4-5倍，这样的厚度不符合薄涂漆的固化物性，会发生一些不可预期的变化。当漆膜过厚时，固化反应的程度就会跟薄涂有很大的差异，漆膜在固化过程中，各部分的应用达不到原先的均匀状态，就会产生应力分布不均匀的情况，很容易使漆膜发生起皱的情况，如果此时气温偏高时，这种起皱几乎没有办法避免；而当气温较低时，固化反应缓慢，内部的漆液没办法进行良好的固化反应便被封闭在表面漆膜之下，会使漆膜在行走时产生柔软的感觉，其强度也达不到应有的程度。
2、把自流平当薄涂使用
自流平材料的流动性要比薄涂好许多，这是因为其添加了流动剂及额外的消泡剂的原因，如果把自流平当成薄涂使用，漆膜的厚度只有原来的20%左右，这使得漆膜的张力降到非常低的程度，所以它不能很好的附着在固定的位置上，特别是当地面不平整的时候，漆液很容易流聚到低洼的位置，而稍高的部分就会失去漆液的遮盖；同时，自流平固化反应时，漆液内产生的气泡会向上浮起，当膜厚不足时，张力下降给气泡有了更好的释放空气，就会在涂刷完成之后在表面形成大量的气泡，无法完成漆膜的正常成膜过程。
那么，是不是两种漆就不能相互通用呢？其实在不严格要求的情况下，通过一定的优化方法，两种漆还是可以有很好的互相替补性的，当然，这是建立在正确的施工操作的基础上的。
如果想把薄涂的厚度做得像自流平那样厚的时候，可以通过多次涂刷的方法进行叠加处理，同时涂刷的时候可以把漆膜厚度稍微加大，即使漆膜达到0.2-0.25毫米左右的厚度，这样有利于流平效果的同时可以保证有充分的固化反应程度，通过多次叠加之后便可以类似于自流平面漆施工的效果；当想把自流平面漆当薄涂面漆使用时，就需要进行更充分地搅拌处理，使材料有更深度的熟化，其中的气化释放程度达到较高的水平，漆体黏度也上升到有利于涂刷的程度，这样便可以达到近似于薄涂的涂刷手感，施工之后也不会因为气泡的原因影响了成膜。小九这么说，大家是否可以理解呢？
联系我们
