话接上文，之前小九跟大家分享了关于如何提升自流平环氧地坪漆施工流平性的问题，不过在观察的过程中，小九还发现了另一个问题，就是自流平施工过程中，表面会存在一些小气泡的。那么，如何消除这些小气泡就是我们今天要研究的课题了。
在消除气泡之前，我们要先了解到造成气泡的原因，然后才能针对不同的成因来寻找解决的方案，而造成气泡的原因大概有以下的几个方面：
1、固化反应生成的气体
2、搅拌时混入的空气
3、基底排出空气进入漆液
4、被封闭的水分气化进入漆液
从上面1、2两个成因看是比较显性的，就是在施工过程中，我们是可以通过肉眼发现大量存在的液体上的气泡的；而3、4两个成因却是比较隐性的，它们很可能不是马上就会出现，有可能当操作人员已经完成镘刮工作很久之后，它们才慢慢冒头，这样就很难得到及时的清除了。
不过，没关系，我们还是有很多方法可以最大程度地减少漆膜中存在的气泡情况的，如果你想了解一下这些方法的话，那么就跟着小九往下面走吧！
1、为什么基底会排出空气或者水分会气化呢？
这是一种无法避免的现象，因为水泥地面固化时水分散失，在其内部会形成大量的气孔状态，这些气孔可以吸收水分存留在其中。在做环氧地坪漆时，当漆液渗透进入水泥内部时，空气会被挤出，这些微小的空气会进入自流平漆液之中，形成气泡存在于液体之中并慢慢向上“漂浮”；另外，当水泥中的水分被致密的漆液封闭在水泥内部时，密闭空间没办法释放压力，水分便会慢慢形成水汽上升，同样混入到漆体之中形成了小气泡。
为了减少这部分气泡的形成，我们可以使用渗透型的环氧底漆对地面进行增强和封闭，使其气孔得到填充、空气被挤出，并把从底层渗透上升的水分隔绝开来形成保护层。因此我们在施工之前，要求水泥地面的含水率应低于8%，然后采用环氧底漆进行封固，并做好中涂层之后施工环氧面漆，这样便可以很大程度上减少这部分的气泡情况。
2、搅拌时混入空气与反应生成的气体处理方法

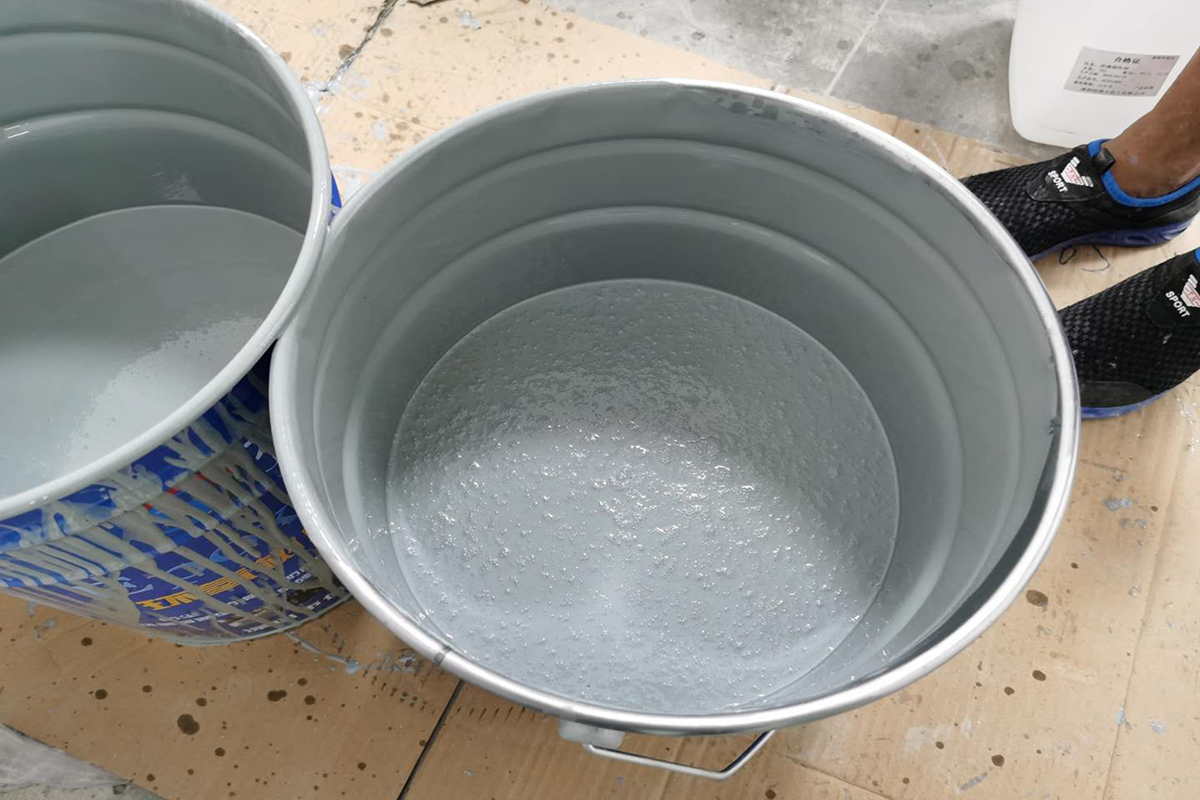

这部分的气泡是非常明显的，特别是搅拌刚完成的时候，气泡全浮再在漆液的最上层。只要是看得见的，处理起来就非常简单，一般有经验的施工人员每一个回刀的镘刮会把漆液中的气泡或杂物收回到漆液的尾部，这样一直累积在尾部直至完工时清除掉便可以了。而在这个过程中，其实很多气泡会被镘刮过程中的刀压挤破，气体释放之后气泡就不复存在了，所以慢慢收着最后也不会存在有太多的气体在漆液中的。
是不是经过以上两种操作优化之后，自流平地坪漆膜中就不会有气泡了呢？其实并不然的！气体的产生有时候是急速的、显性的，这样我们很明显就能发现与清除，但有时候会是慢性和隐性的，而且漆膜一般施工完毕之后就不好再进入了，造成了一些比较慢浮现上来的气泡无法消除的情况。
为了减少这部分气泡的影响，我们有另外的一些应对方案。在施工时，使用齿状镘刀施工可以增大对漆液的拉伸张力，使壁薄的气泡很快就破开消失，同时减少了后面反应中的气体生成程度；然后在施工的同时，采用另一个操作人员使用针型滚筒对漆膜进行二次滚动的方式，把形成的气泡再次拉伸或刺破，可以达到深度的消泡目的。除此以外，我们还会有自流平漆中添加“消泡剂”，这种材料可以在漆液成膜的初期阶段减弱漆膜的张力，这样气泡上升的过程就可以比较轻易地“挤爆”漆液，从而自己消散出去。
通过以上操作，可以降低自流平地坪漆膜中的绝大部分气泡现象，但是并不能完全杜绝漆膜的气泡情况，这是因为气泡的产生可能很复杂，固化过程中也有可能因为外界的原因而产生气泡。但是通过合理的方法消除大部分的气泡就可以了，国标施工要求中规定，每平方米自流平地坪中含有3个以下直径在1毫米以下的气泡是可以被接受的，我们不必须对这种现象有太苛刻的要求！
联系我们
