耐磨环氧地坪具有良好的抗冲击和耐磨性能，可以经受非常大的负载压力，但是由于地面等多种复杂情况，出现破损也是非常正常的情况。在出现破损之后，我们并不一定需要全面翻新处理，这不太实际，我们可以采取局部修复的方法，使地坪恢复良好的状态。
在耐磨环氧地坪使用过程中，有两种情况容易引起漆膜的破损。第一种是在水泥切割缝等一些连接处，由于采用了强度较低的填充操作，这些材料在高压力下会变形或收缩，压力转化成为对漆膜的拉扯力，随着时间增长而累积拉力使漆膜撕裂脱落；另一种是由于水泥面强度不足或者水泥含量不均匀，在压力下底部开始垮塌，从而致使漆层粉碎破裂，这种碎裂是连同水泥层一起粉碎的。
针对这两种不同的破损情况，我们需要采用不同的修复方法，但是他们的共同点都是从底层出发，通过修复漆与基底的附着基础，然后实现漆层的高强度性能恢复。

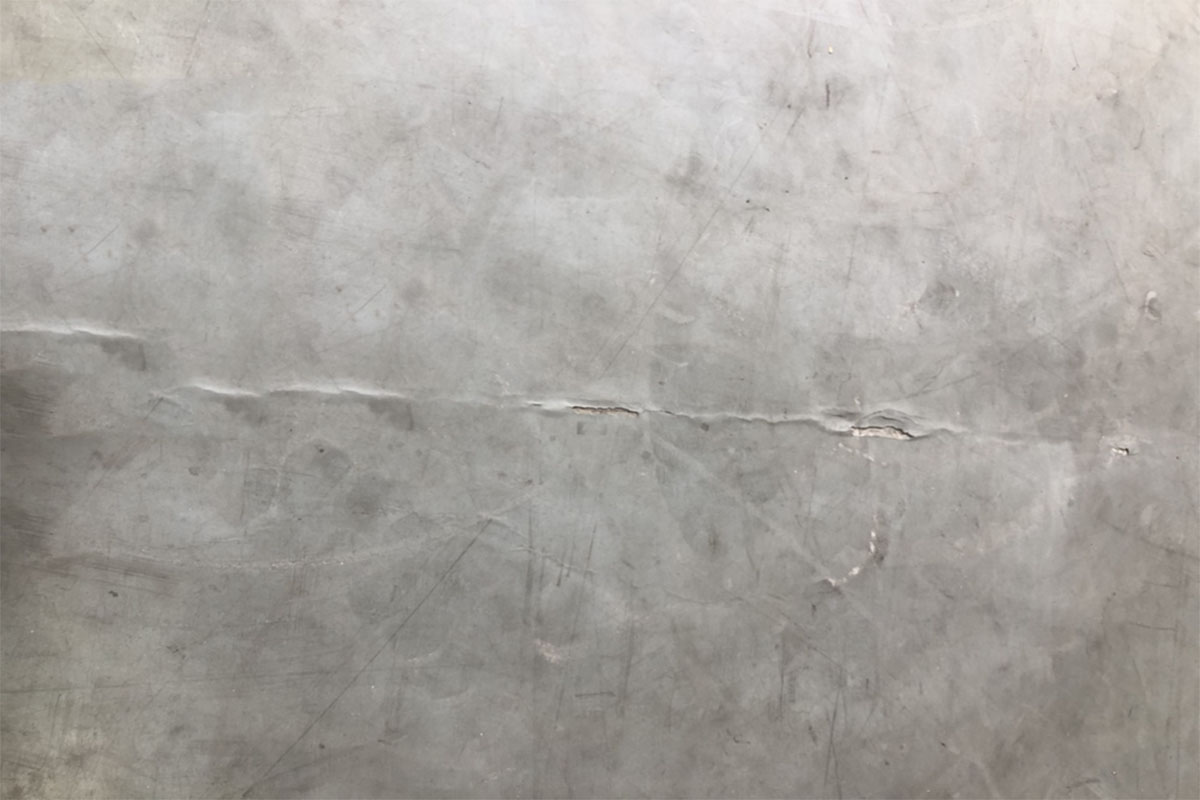

一、针对连接缝或裂缝的漆面破损修复
第一步，需要对脱落漆膜进行铲除，要直接铲到结实的连接位置，任何有起泡或松跨的漆层都要铲掉；
第二步，清除缝内破碎的填充物，然后重新使用环氧填充材料进行填充，使缝隙恢复良好的承受能力，通常可采用环氧漆加入石英砂或腻子粉进行修复；
第三步，规划出一定宽度的修复带，然后对表面进行打磨，使原漆膜与修复缝有良好的平整度和毛糙程度，清理干净后开始涂刷环氧漆；
第四步，涂刷施工。从底漆开始，视原来漆层的方案，采用“一底二面”或“自流平”等方案进行相应的施工，使整体漆膜达到相近的程度即可。
采用规划“修复带”的目的在于扩大修复漆层与原漆层的连接面积，从而提升新漆的附着基础，这样新旧漆层就有比较好的一致性，不容易再度损坏。

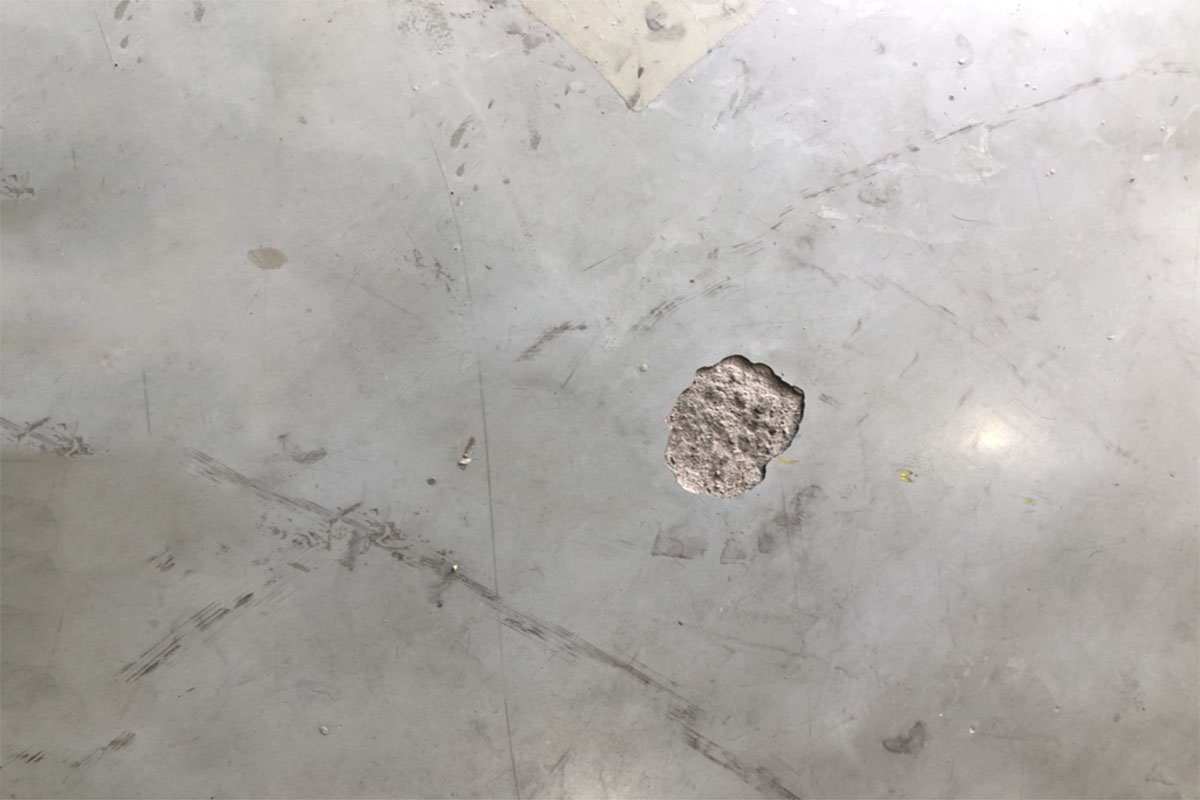

二、针对基底破碎的漆面修复
第一步，清除破碎的基底，由于水泥破损会使砂浆裸露，需要通过打磨去除掉不稳定的水泥或砂子，使整个破损位置达到稳定的水泥结构；
第二步，采用环氧底漆对水泥面进行浸润式涂刷，使尽量多的漆液渗透进行水泥层的内部，提升水泥的稳定性和附着能力；
第三步，采用环氧中涂或其他面漆进行多次浸润提升平整效果，此时漆层可以稍厚，但以保证有良好的固化状态为基础，通过多次叠加后使破损位置与原漆有良好的平整效果；
第四步，面漆施工。对修复位置及周边一定范围进行打磨，使漆层有良好的一致性与毛糙程度，再涂刷环氧面漆，使整个修复区域与原漆有良好的相融性和稳定性。
修补完毕之后，我们还要给新漆膜有一定时间的养护时间，通常在3天内不承重，7天之内不碰水，养护完成之后便可以达到新漆最高强度的95%左右，随着时间地推移强度会越来越高。虽然修补完成了，但是在日常的使用过程中，尽量避免局部压力过大或受压不均衡的情况，避免尖锐物品的冲击，可以更有效地保护地坪，使其拥有更好的使用体验和使用寿命。
联系我们
