很搞笑的一件事情，突然有一天接到一个电话，问我如何可以把旧的环氧地坪漆给剥起来。我愣是一片空白：环氧地坪漆剥起来???为什么要剥起来啊？后来才明白他的意思，是想把旧地坪处理掉，然后重新做新的环氧地坪，他以前看过别人“剥地坪”，所以想要知道怎么样才能快速剥去。
这个问题确实难住了小九我呀！因为我们做的地坪从来都“剥”不起来的，如果能剥起来，那只说明地坪在施工的时候便存在了非常大的质量问题，才会导致漆膜可以成片剥落。如果是正规施工的话，漆膜只会磨损，极少出现剥落的情况，也不会是你想用的时候就盖着，你不想用了就剥去那么简单。
能轻易剥去的地坪绝对不是好地坪，正规施工也不会有此类地坪产生，所以这是一种不正常的现象，我们严格规则下施工的环氧地坪紧密附着在地面上，要清除它的难度还是比较大的，别说是用“剥”的方式了。那么，什么样的施工方式才是正规的呢？这就要从环氧地坪的施工要求讲起了。

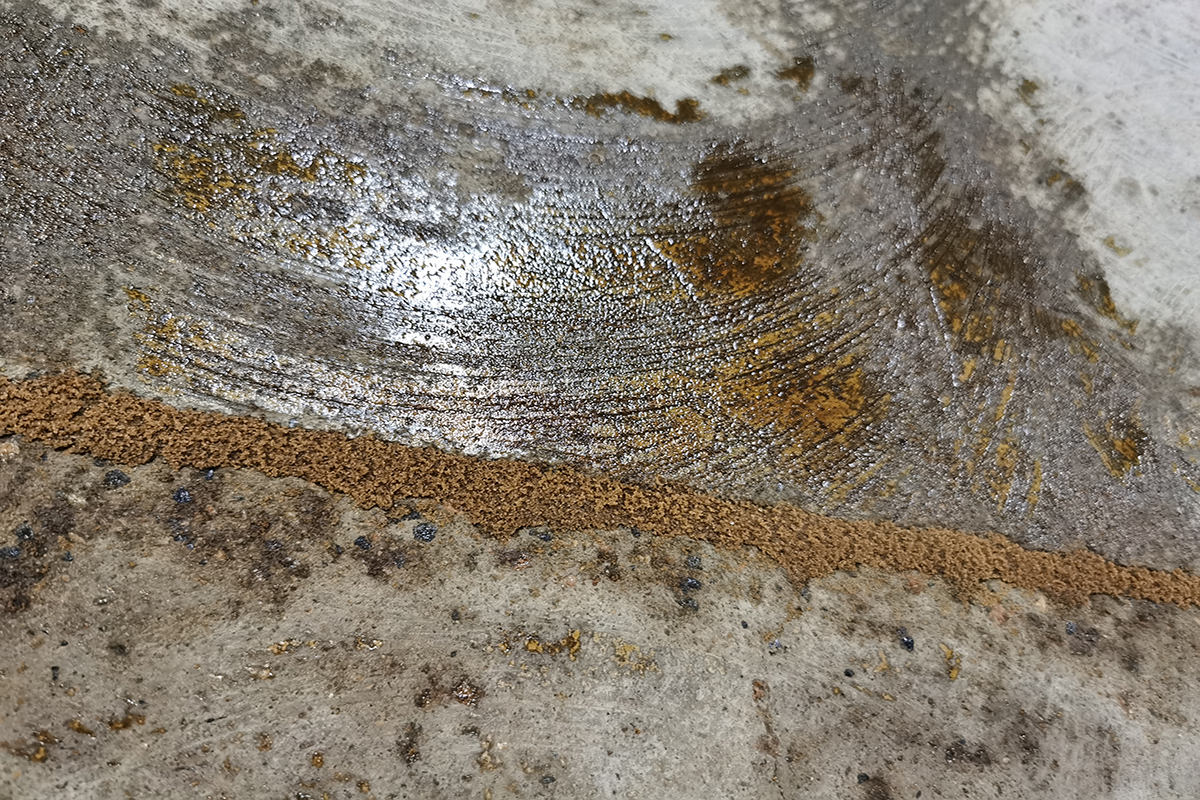

首先，环氧地坪的施工目的是在地面上形成一层保护膜，以增强地坪使用寿命和使用效果的，这层膜必须紧密地与地面结合在一起，甚至是形成一体，所以环氧漆必须深深地嵌入地面内部。很幸运，我们的环氧底漆就具有了这样的能力，它可以渗透进入水泥气孔内形成固化填充的加强作用，并与表面的漆膜连成一体，这样便紧密地嵌入了水泥地面上了。
有了能够深入水泥内部的渗透环氧底漆之后，我们需要让水泥地面达到良好的“被渗透性”和“被附着性”。意思就是我们要让水泥达标良好的施工条件，给环氧漆提供一个良好的施工基础，这样的基础就是：水泥层实现28天以上的养护周期，达到正常强度的90%以上；地面含水率低于8%，达到干燥的程度；清除地面残留的油脂与化学成分，避免对环氧涂料的影响；打磨表面，把水泥浮浆及其他固体附着物清理干净，并实现拉毛效果。

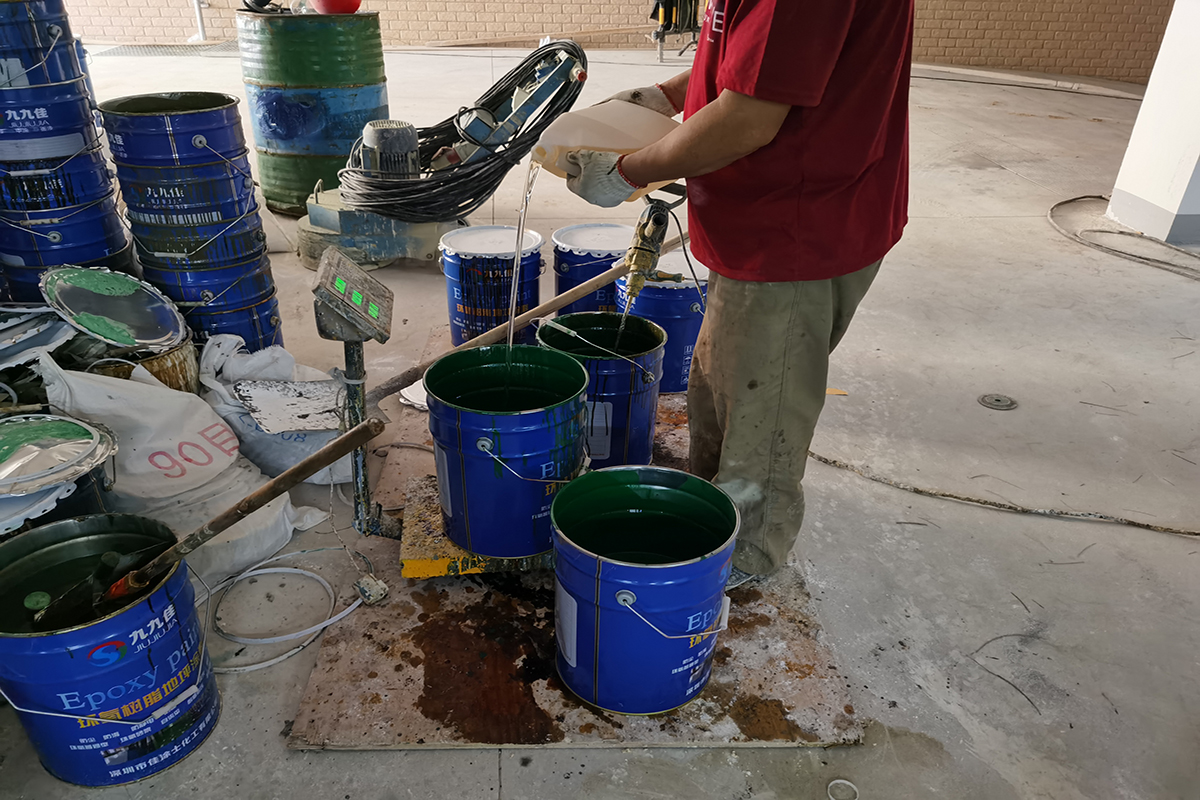

施工过程中，我们应该保证每一道漆都能良好固化。有了上面两个条件之后，后面我们要做的就是保持好每一遍漆的施工能有良好的状态就可以了，这种状态来自于：正确的材料调配比例，良好的混合熟化程度，适当的漆膜厚度和足够的表面固化状态。其中前面三个条件要求施工师傅有足够的施工经验，或者新手操作时足够的细心和耐心；而最后这个条件受气候影响较大，所以要根据实际固化情况进行判断。正常情况下，25℃温度下6-8小时表面干燥即可进入下一道漆的施工，而实际操作中，我们可以用手触摸表面和按压漆厚的位置，不黏腻或者不松软即可进行下一工序的施工。
最后便是养护周期的问题。一般做完24小时之后可以行走，72小时之后可以行车，7天之后方可水洗，也就是说正常的养护周期是7天的时间，这样便可以达到地坪95%以上的性能状态，当然，使用过程中的保护和保养也是非常重要的，避免尖锐物品和砂子在地面上存在是很必要也很有效的措施。
以上就是正规环氧地坪漆施工的正确方案，但是如果遇到上面客户需要把它“剥”下来的话，那确实是一件很麻烦的事情，因为地坪漆已经与地面融为一体，用剥这种方式肯定是行不通的，除非这地坪做得不合格。
正常情况下，如果需要把旧地坪拆除的话，我们采用三种方法进行：
火烤法：采用火烤的方法把环氧漆膜灼烧，然后铲除；
浸泡法：使用化学溶液进行浸泡，使其软件后铲除；
打磨法：使用高强度磨石对表面进行打磨，清扫干净粉末。
联系我们
